方案概述

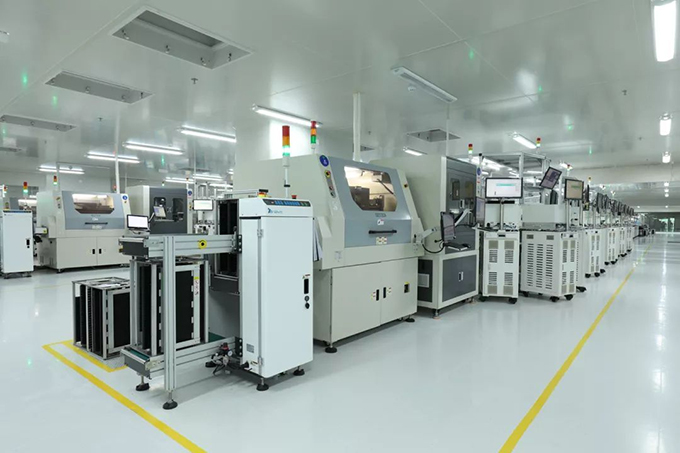

在廠區各車間，安裝煙感報警器，對數據進行分布式處理、顯示、報警；并將數據通過工廠局域網，MQTT協議，上傳至工廠MES。

方案設計

選擇無線煙感，安裝在各車間的探測點；

在每個車間，或兩個相鄰的車間，相鄰的樓層，安裝1套報警終端；

報警終端通過無線，獲取管轄區域內，煙感監測點的數據，通過ETHERNET，或Wi-Fi，推送數據至工廠MES服務器，通信協議為工廠MQTT數據格式。

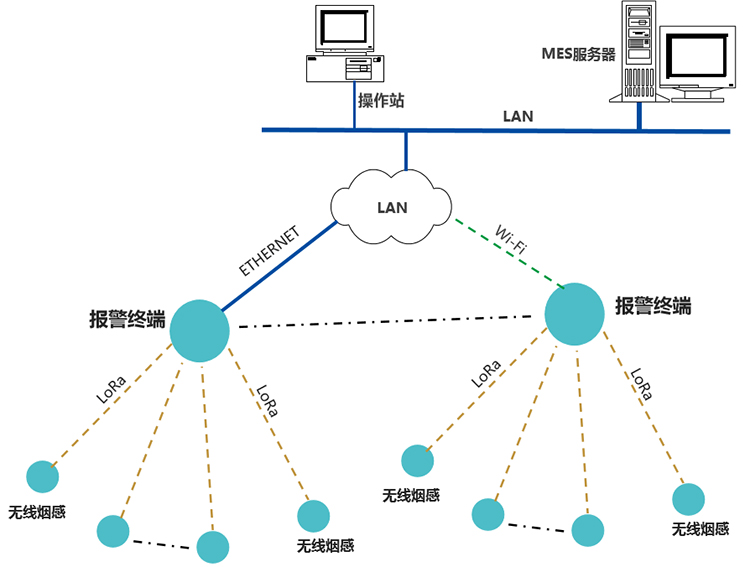

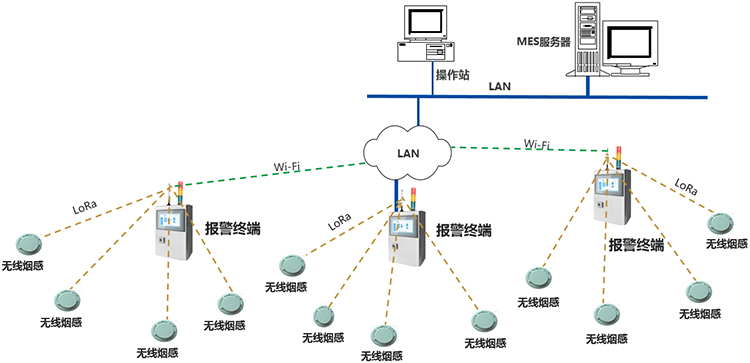

方案示意圖

無線煙感XLSD是電池供電，可以自由安裝；

報警終端XL97的安裝點，根據現場情況自由選擇；

無線傳輸距離，在工廠車間環境，300至1000米；

XL97報警終端可接入64個無線煙霧探測器，理論上不受限制；

XL97可同時支持以太網和Wi-Fi通信方式，使用更方便靈活。

XLSD無線煙感技術參數

常規技術參數：

兩報警執行標準 GB20517-2006；

報警方式 指示燈、聲音；

報警音量 >80dB （正前方 3m 處）；

保護面枳 ≥ 40 m2具體參數參考《火災自動報警系統設計規范》 （GB50116-2013）；

工作環境：工作溫度 -10℃~50℃ ；工作濕度 10%~95% ；

供電方式： 內置鋰電池供電。

無線技術參數：

數據傳輸速率 300bps～5.4Kbps ；

工作頻率 433-510MHz；

最大接收靈敏度 -141dBm；

發射電流 ≤125mA。

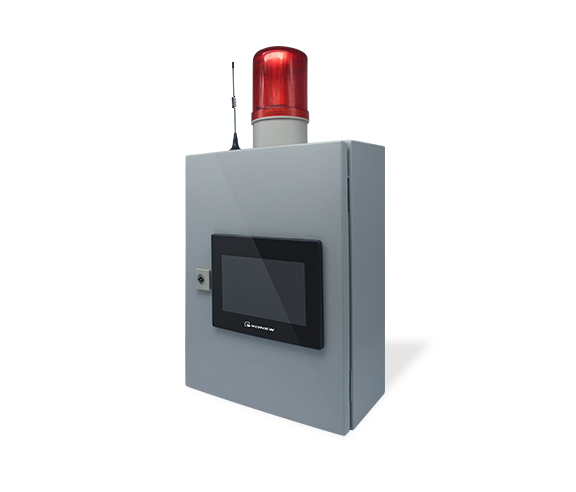

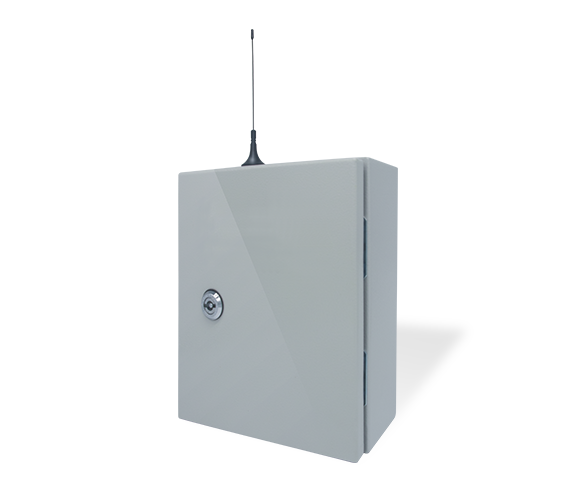

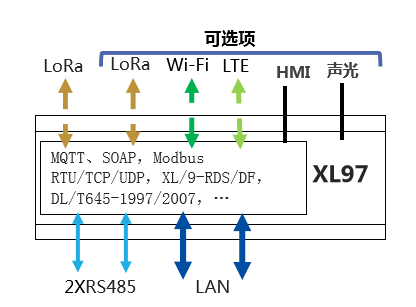

XL97報警終端

基于ARM Cortex-A8架構工業級處理器；Linux 操作系統；安裝My SQL數據庫，XL.Smart應用軟件；

可選配觸摸屏、聲光報警器；

配100/1000M雙以太網，Wi-Fi；

可配兩路LoRa無線通訊接口，無線讀取傳感、采集節點數據；

將數據同時接入多個軟件平臺；

支持XL/9-RDS Redis數據交換協議；XL/9-DB 數據庫格式協議，支持MS SQL，My SQL，ORACLE等數據庫；

支持物聯網協議MQTT、SOAP，以及工業、電力等等多種通信協議；

支持API接口；

支持華為MQTT協議。
