一、概述

石油、化工、冶金等工業現場，往往危險性較高，不便采用有線電纜采集數據，需要一種可靠的無線傳輸方式，將現場儀表的電流、電壓、開關等信號，無線傳輸至PLC或控制、顯示儀表。

本文介紹一種基于XL60無線采集裝置的信號透?jìng)鞣椒ā?/span>

二、應用原理

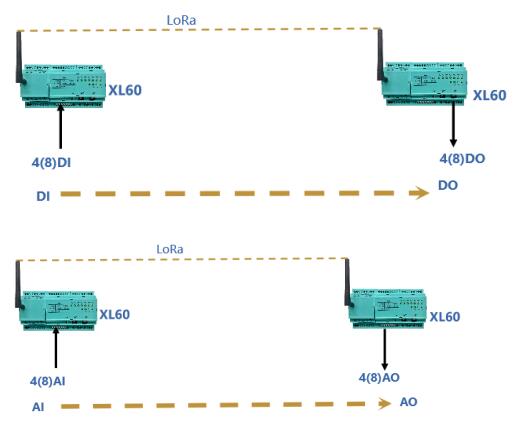

選擇一對基于LORA無線傳輸模塊的XL60主機，其中一臺配置在現場采集端，通過RS485采集現場儀表的電流、電壓、開關等信號，另一臺配置在控制儀表端，通過RS485與PLC、控制機臺、顯示儀表等連接，現場采集端的XL60可將采集到的數據通過LORA無線對傳到控制儀表端的XL60并上傳至控制儀表。

三、應用場景

XL60信號透?jìng)鞴δ埽蓮V泛應用于工業現場：

設備遠程啟停和聯鎖

在工業生產過程中，設備的啟停、聯鎖是至關重要的操作。通過信號透?jìng)鞴δ?，操作員可以遠程對設備進行啟停、聯鎖操作，無需親臨現場。尤其是在危險環境中，大大減少操作人員的風險暴露。

報警信號遠傳

工業生產過程通常需要實時報警監測，以便在出現異常情況時能夠迅速采取措施。XL60信號遠傳功能可以將現場的報警信號遠傳到中央監測站，從而實現迅速響應和減少潛在損失。

數據遠傳

通過XL60的信號透?jìng)鞴δ?，可將現場儀表的數據無線對傳到PLC、控制臺、顯示儀表等，尤其適用于危險性較高、不便敷設電纜的場景。

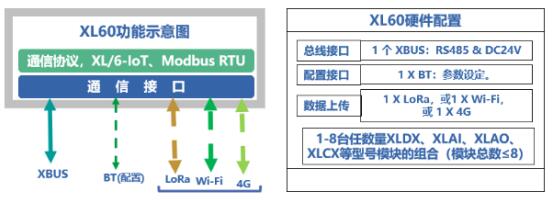

四、設備介紹

XL60無線采集裝置，由一臺主機模塊和多臺I/O模塊組合而成?？刹杉F(xiàn)場變送儀表的電流、電壓信號，控制器輔助接點信號，接收上位機下發的控制指令，輸出電流、電壓、繼電接點等控制信號。

l 手機APP配置，現場即設即用

l LoRa、WIFI、4G三種通信可選

l 采用信號隔離器可從原控制系統獲取信號

l 可為用戶定制開發通信協議。

五、應用優勢

提高生產效率： 數據高效傳輸，提供實時數據監測，幫助用戶迅速做出決策，優化生產流程，減少停機時間。

降低成本：減少了電纜敷設和維護成本，同時提高了數據傳輸?shù)目煽啃浴?/span>

提高安全性： 操作人員可遠程操作和控制設備啟停、聯鎖，無需親臨現場，提高了工作安全性。
